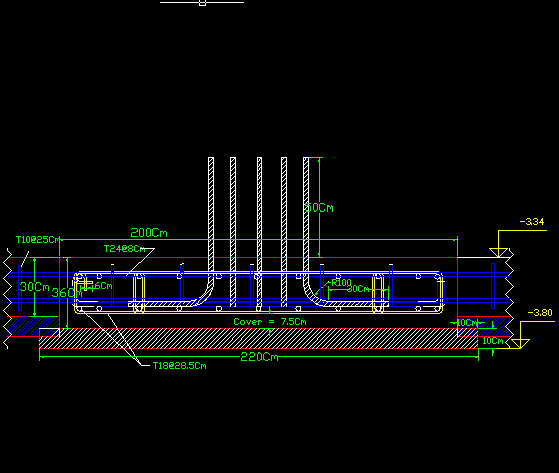

پروژه دانشجویی سازه های بتن آرمه استاد راهنما:آقای دکتر محمودزاده تهیه و تنظیم: ابوذر صدرکریمی دانشگاه تهران دانشکده فنی مشخصات پروژه : ساختمان بتن آرمه موردنظر که شکل آن در صفحه بعدی آورده شده است، دارای دهانه های طولی و عرضی است که اعضای باربر آنها را دالها ، تیرها ، ستونها و دیوارها تشکیل میدهند. طول دهانه ها و ارتفاع طبقات زیرزمین، پارکینگ و سایر طبقات روی شکل مشخص شده است. سربارها براساس آیین نامه بارگذاری ۵۱۹ و آیین نامه زلزله ۲۸۰۰ ایران تعیین گردیده است و طراحی نیز براساس آئین نامه بتن ایران انجام شده است. این ساختمان دارای دو دیوار برشی به ضخامت ۲۵ سانتیمتر در یک جهت می باشد که آنالیز آن همراه با آنالیز قابهای آن انجام می شود. سیستم باربر جانبی آن در یک جهت قاب خمشی ویژه و در جهت دیگر ترکیبی از دیوار برشی ویژه و قاب خمشی ویژه است. شرایط محیط ملایم بوده و نوع زمین از نوع ۲(شن و ماسه مترکم) با مقاومت مجاز σ=۲۷۰خNم۲ می باشد. مقاومت مشخصه فشاری بتن فچ=۲۵MPا وفولادهای اصلی در اعضاء از نوع فولاد آجدار با فی=۴۰۰MPا و تنگها از نوع فولاد آجدار با فی=۳۰۰MPا می باشد. دیوارهای ساختمان در قسمت بیرونی(پیرامونی) با ضخامت ۲۰ سانتیمتر و با احتساب ۴۰% بازشو از جنس آجر مجوف هستند. تیغه های داخلی با ضخامت ۱۰ سانتیمتر از جنس آجر مجوف بوده و نازک کاریهای مربوط به دیوارهای داخلی و ستونها و قسمت پائین سقفها به صورت فرضی انتخاب گردیده و قسمت روکاری ساختمان از سنگ گرانیت انتخاب شده است. الف) محاسبات و جزئیات تحلیل و طراحی ۱. تعیین بار مرده و سربار کف ها با برآورد تقریبی ضخامت دال ها با فرض اینکه نوع دال با ضخامت یکنواخت باشد ۲. طراحی نهایی دال ها ۳. ارزیابی ارتفاع تیرها و ابعاد ستون ها ۴. تعیین بارهای قائم مشخصه وارد بر تیرها ۵. آنالیز قاب ها در اثر ترکیب بارهای قائم طراحی(۱.۰ض، ۱.۲۵ض+۱.۵L)، ترسیم پوش منحنی لنگر خمشی و نیروی برشی تیرها، تعیین لنگرهای ماکزیمم دو سر ستون ها با بارهای قانم مربوطه و تعیین بارهای قائم ماکزیمم در ستون ها و لنگرهای مربوطه ۶. محاسبة ماکزیمم نیروی جانبی در اثر باد یا زلزله ۷. تعیین مقدار نیروی طراحی جانبی به قاب ساختمانی و دیوار برشی در طبقات مختلف ۸. آنالیز قاب ها تحت تاثیر ترکیبات مختلف بار قائم بعلاوة بار جانبی و ترسیم پوش مربوطه ۹. ترسیم پوش نهایی با استفاده از پوش های بدست آمده از ردیفهای ۵ و۸ برای تیرها و جدولبندی ترکیبات مختلف لنگر، نیروی محوری و برش در ستون ها در طبقات ۱۰. طراحی نهایی تیرها، تعیین مقادیر فولاد در مقاطع بحرانی و تعیین نقاط قطع فولاد ۱۱. طراحی نهایی ستون ها و تعیین مقادیر فولادهای مقاطع در طبقات مختلف و طراحی نقاط هم پوشانی ۱۲. طراحی پله ها ۱۳. طراحی دیوار برشی و دیوارهای بتن آرمة زیرزمین ۱۴. طراحی شالوده های ساختمان ۱۵. اصلاح طراحی بر اساس سازه های با شکل پذیری بالا در برابر زلزله ۱۶. کنترل حالت حدی بهره برداری خیز و ترک خوردگی و کنترل تغییرمکان بین طبقاتی ۱۷. برآورد تقریبی حجم مصالح مصرفی(بتن و فولاد) ب) نقشه های کامل اجرایی پروژه
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
